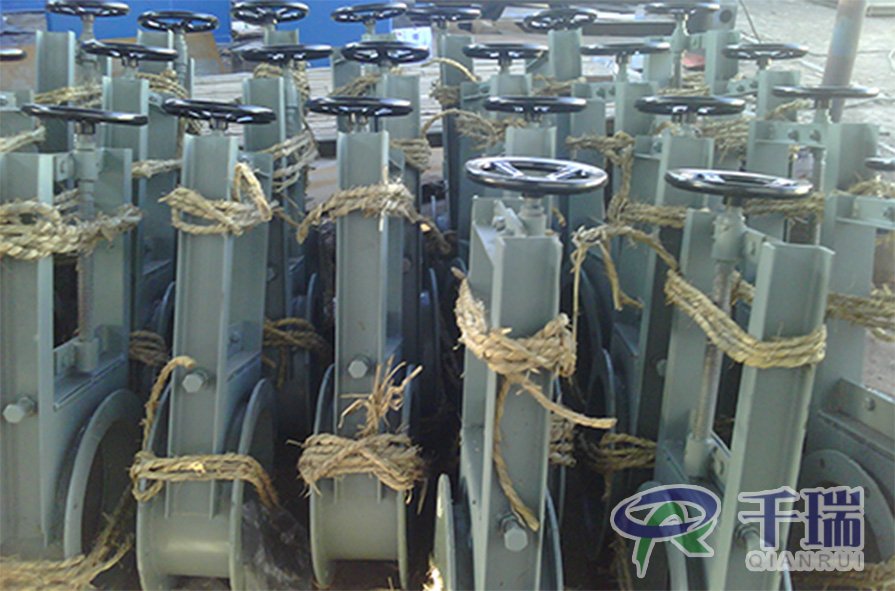

圓口插板閥是一種閘板與閥座始終緊密接觸密封的閥門。圓口插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動圓口插板閥只能作全開和全關，不能作調節(jié)和節(jié)流。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。

原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做   脫離和相吻合的動作。




參數

公稱通徑范圍：DN50-DN500

公稱壓力范圍：1.0MPa-1.6MPa

材質：鑄鋼、不銹鋼

閘板材質：2Cr13、201、304、316、316L

連接形式：對夾式

閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠

堆焊2Cr13、硬質合金

填料密封：石墨盤根，四氟盤根
